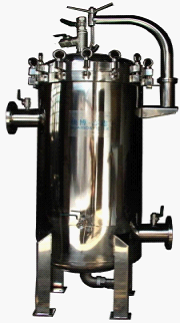

保安過濾器
產品概述
保安過濾器的作用是截留預處理產水帶來的大于等于5u的顆粒，以防止其進入反滲透裝置。這種顆粒經高壓泵加速后可能擊穿反滲透膜組件，造成大量漏鹽的情況，同時劃傷高壓泵的葉輪，導致高壓泵的損壞。過濾器中的濾元為更換卡式濾棒。當過濾器進出口壓差大于設定的值（通常為0.07～0.1MPa）時，應當更換。保安過濾器采用耐腐蝕的304不銹鋼材質。
鏟平特點：
梯度變纖結構
過濾能進入深度，形成深層過濾
納污量大、壽命長（可維持4～6個月）
便于快速更換
用途
保安過濾器用在RO之前作用是截留大于 5µm 的顆粒,以防止其進入反滲透系統；過濾器的濾芯 為可更換熔噴濾芯，當過濾器進出口壓差大于設定的值（通常為 0.07-0.1MPa）時，應當更換濾芯。
技術要求：
a 保安過濾器的結構滿足快速更換濾元的要求。
b保安過濾器的運行濾速應不大于10m3/m2/h（以濾芯表面積計）。
c每臺保安過濾器的頂部設排氣閥，底部設放空閥（應選用不銹鋼閥門）。
d保安過濾器中的濾元為可更換卡式濾棒，當過濾器進出口壓差大于設定的值時，應當更換。濾芯應選用小通量噴熔PP濾芯，不允許采用大通量折疊濾芯。投標方應明確濾芯的生產廠商，并提供報價。
e保安過濾器的濾元過濾精度小于5μm。
舉例：
主要技術參數
A、反滲透保安過濾器
型 號： QX-1000-40
設備型式： 壓力式
控制方式： 根據壓差更換濾元
本體直徑： Φ1000mm
數 量： 3臺
濾芯精度： 5μ
濾芯材質： 聚丙烯噴熔
濾芯長度： 1000mm
安裝濾芯數量： 80支
濾芯產地： 進口
工作溫度： 25℃
設備正常運行流量： Q=110m3/h
設備最大運行流量： Q=150m3/h
設備本體材質： SS316
設備筒體壁厚： 6mm
封頭壁厚： 8mm
直邊高度： 1200mm
總高度(不包括支腿高)：2000mm
工作溫度： 25℃
最高/最低工作溫度： 5～45℃
設計壓力： 0.60MPa
水壓試驗壓力： 0.75MPa
正常出力壓差： 0.05～0.1MPa
最大出力壓差： 0.12MPa
空載荷重： 550kg
充水荷重： 1200kg
運行荷重： 2100kg
進水口閥： DN100 PN1.0MPa
出水口閥： DN100 PN1.0MPa
排空口閥： DN50 PN1.0MPa
上排水口閥： DN25 PN1.0MPa
壓力表口法蘭： DN15 PN1.0MPa
排 污 閥： DN50 PN1.0MPa
其它接口： 無
設備本體進水取樣，帶取樣閥門：
設備本體出水取樣，帶取樣閥門；
取樣閥規格型號： DN15
材 質： 不銹鋼；
制造商及產地： 本公司；
設備本體進水壓力表（耐腐蝕）：0-1.0MPa；
設備本體出水壓力表（耐腐蝕）：0-1.0MPa；
進水配水型式： 擋板式
出水裝置型式： 多管集水
技術標準
.1保安過濾器(以下簡稱過濾器)為焊接不銹鋼結構的圓柱形立式容器，頂部和底部為橢圓型封頭，設備按標準、進行設計，制造和試驗，所涉及的標準詳見技術標準表。
2過濾器制作完畢后，設備內外進行拋光處理。
3 過濾器內裝過濾精度為5um的濾元，濾元為熔噴式濾元，卡式結構，濾元通過多孔板及卡式固定架固定在底部多孔板上，濾元頂部設有三角壓板及固定螺栓，三角壓板與3支濾芯及一套固定螺桿螺母相組裝，便于濾元的更換。
.4過濾器裝設配水裝置、集水裝置及其附件。配水裝置進水管加設進水擋板結構，出水裝置采用多孔板及濾元固定架結構，過濾器內部件除濾元外均為不銹鋼材質。
.5過濾器配套本體管道(一次閥門前)及一次閥門內管道。
6過濾器配有進出水壓力儀表，人工取樣閥、排氣閥及排污閥等全套附件。
7其它附件及材質：
進水取樣管閥；進出水壓力表
并配有吊耳、支腿等。
8過濾器內部件在工廠安裝定位，并提供正確、牢固的安全支撐，以防止運輸及搬運時的偏位、松動及損壞。
