紫外消毒系統詳細配置及材質要求:

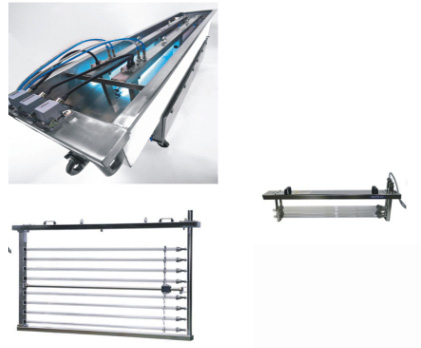

1）紫外燈排架組件
每一個紫外燈排架組件包括紫外燈管、套管、機械自動清洗裝置；
每根紫外燈管內置在一根單獨的石英套管內，套管的一端為閉口端，另一端由燈管密封結構（橡膠機械密封結構）密封；
石英套管的封口端通過O型圈固定在邊框內，并且后部被頂住密封，石英套管不與框架上任何鋼體接觸，自動清洗時石英套管不會脫出；
石英套管的兩端無伸出紫外燈管排架的框架兩邊的鋼結構部分；
紫外燈管排架應從設計上考慮到工廠的操作人員方便更換燈管和石英套管、操作安裝以及維修方便；
每個紫外燈管排架組件達到IP68密封等級；
所有與污水相接觸的焊接金屬元件均為316L不銹鋼；
機械自動清洗結構固定在紫外燈管排架的框架內。
2）紫外燈管(進口)
燈管為低壓高強汞燈，其額定功率為320W；
單根低壓高強燈管253.7nm紫外輸出不得低于100W；
燈管燈絲采用特制合金鎢絲，高熔點，沸點，不易蒸發，紫外燈管在自控模式下運行時保證至少12,000小時壽命以上；
電路聯接部分在燈管一端；
紫外燈管為不產臭氧類燈管；
3）燈管端部密封和燈座
紫外消毒系統排架水下石英套管由316L不銹鋼螺帽和緊壓式O型圈與排架上鋼套接口組成密封，并防止套管和鋼體直接接觸；
排架上石英套管螺帽具有滾花面以供緊固時手握，這個套管螺帽安裝或卸下時不需任何工具；
燈管由一個PVC模鑄燈座固定并具備雙層密封；
燈管、套管和排架間有二級密封硅橡膠機構，以防燈套管破裂漏水進入排架，影響其它燈管工作；
燈座里面的第二級密封將燈與紫外排架及其它燈管封閉隔離開來；
在石英套管發生破裂時，燈座上的雙層密封能阻止水氣進入燈管排架的框架和侵襲與其他燈管的線路聯接；
燈座具備防紫外的PVC鑄模墊避免石英套管與鋼管接觸。
4）石英套管（進口）
石英套管壁厚度為1.5mm；
石英套管的紫外透光率不低于90%；
石英套管一端應為圓頂形封口端。
5）紫外燈管排架框架
紫外燈管排架的框架為316L不銹鋼，并可無需固定地安裝懸吊在水渠中污水上方，不需拴緊而固定所有紫外模塊；
紫外燈管排架的框架必須緊密排列成矩陣結構以提供較佳燈管排列；
紫外燈管排架的框架設計有一個遮光裝置，防止紫外線泄露至水渠外。
6）水位控制系統
水位控制系統采用無動力自流式溢流堰，不需要任何外部動力（電能等）；
該溢流堰的結構（詳見后附的系統平面布置圖）保證：在零流量時將保持一個最低水位，并且該最低水位仍高于燈管所處位置；在峰值流量時將保持一個最小的水位變化增量，水位的增加量不超過5 cm；
采用堰上部溢流方式，所以系統水頭損失較小；
溢流堰材質：304不銹鋼。
7）紫外燈源電路部分
紫外燈管排架以每一排架為一配電系統。包括一配電系統和一電子監控系統以及防水接頭；
由電子監控系統傳輸信號至配電系統，控制配電系統將電力輸入至模塊中的每一排架；
8）電子鎮流器柜
鎮流器設計為由微機處理器控制的高功率因素電子鎮流器，功率因素0.98；
最高環境溫度：60℃；
若遇到任何一支紫外燈管失靈，電子鎮流器會自行再啟動兩次；
電子鎮流器由微處理器控制，每個電子鎮流器獨立控制1支紫外光燈管，提 供每支紫外光燈的工作狀況并且把信息輸送到控制系統的數據采集電路板，電子鎮流器內部微處理器可根據這些外部信號調整鎮流器輸出功率，以正比于輸入控制信號的強度輸出紫外光，使紫外光投放量可以在50%至100%范圍內自動作線性無級調整，實現調節紫外光燈供電量以維持足夠強度之滅菌能力及較合適之用電量；
9）中央控制部分
最高環境溫度：40℃；
電源（3/N/PE）：380V/450V，50/60Hz；
PLC的標準配置是采用國際名牌產品；
系統所用的電子、電氣元器件均為進口產品；
中央控制包含可編程序控制系統，實現數據采集和控制；
有以下工作狀態在人機界系統中：每一支紫外光滅菌燈開熄情況（ON/OFF）；每一紫外光燈管的總運行時間（小時）；每一紫外光燈組運行/停止；
柜內的工作溫度、電壓、電流；
系統故障報警，緊急關機系統；
整個系統紫外光強度變化；
中央控制柜提供網絡接口；
柜體尺寸：長×寬×高=1000×600×1700mm；
防護等級：不低于IP65。
10）氣動控制部分
接受人機界面的控制設置；可以手動式自動控制；自動清洗頻率可以任意設定；該部分已并入接線電箱內。
11）供電箱
本系統最大額定功率不超過23kw，采用380V，3相4線。
12）接線電箱
接受中央控制柜輸送給每個燈源模塊的電源。傳輸排架內光強探頭檢測信號傳輸送至中央控制柜；
箱體材質：304不銹鋼；
箱體尺寸：長×寬×高=1000×600×300mm；
保護等級：不低于IP65。
13）氣動系統
提供一個供給自動清洗系統所需動力的氣動系統的所有部件；
該系統包括壓縮機、氣罐、配氣系統、氣缸以及其它氣動傳動組件對石英套管進行清洗。
14）機械自動清洗系統
具有在線清洗的功能，能在紫外線消毒系統運行時對燈套管表面進行清洗，不影響消毒效果；
